ESD PCB Magazine Rackit on suunniteltu kootun piirilevyn pinoamiseen/säilytykseen. Pidämme kaikki kolme suosittua kokoa varastossa. Varastossa on sekä ruuvi- että Gear-tyyppisiä lehtiä.
Pintavastus: 10e3-10e9 ohm
Ääriviivan koko: 355 * 320 * 563 mm
50 kpl levyjä voidaan säilyttää
PCB-levyjen tekniset tiedot: 355*(50-250)mm
Sivulevyn ohjausaukko: Syvyys 3 mm, leveys 5.5 mm, jako ylä- ja alaosa on metallipohja.
Kiinnitystapa: laatat tai vaihderata säädettävissä
Sivulevy: viisi osaa koottuna
Paino: 5.0kg

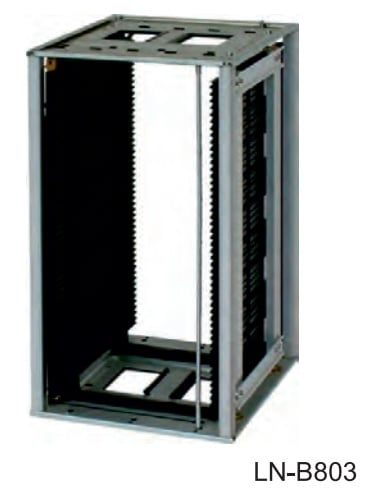

B803 PCB-makasiiniteline, yleinen tyyppi (80 °C) ja lämmönkestävyys (120 °C, 200 °C).
Til.nro | pohja | AJ-menetelmä | Temp | Ulkoinen ulottuvuus | Korttiopas | Ref.Position | Kolikkopelit | Paino (kg) | |||||||
| L | W | H | AJ | C | D | E | P | A | B | ||||||
| LN-B803 | M | Ruuvi/ Gear Track | 80 ℃ | 355 | 320 | 563 | 50-250 | 353 | 3.0 | 5.5 | 10 | 34 | 34 | 50 | 5 |
| LN-B803HT | M | Ruuvi/ Gear Track | 120 ℃ | 355 | 320 | 563 | 50-250 | 353 | 3.0 | 5.5 | 10 | 34 | 34 | 50 | 5 |
| LN-B803HT200 | M | Ruuvi/ Gear Track | 200 ℃ | 355 | 320 | 563 | 50-250 | 353 | 3.0 | 5.5 | 10 | 34 | 34 | 50 | 6 |
